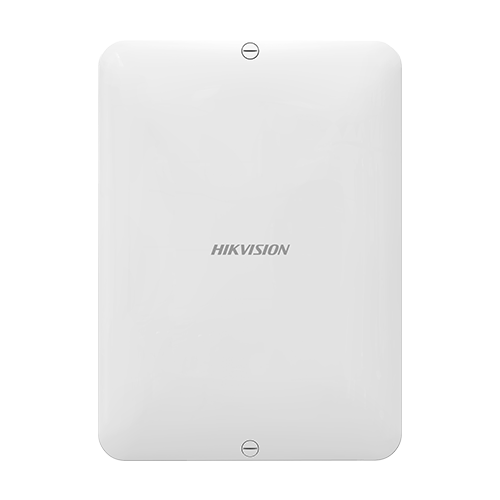

Sursă de alimentare pe magistrală 10.7-15V, 3A cu extensor RS-485 și backup 7Ah, Hikvision DS-PR531-3A

Unitate de alimentare dedicată sistemelor de alarmă Hikvision pe magistrală RS-485, cu ieșire auxiliară, ieșire separată pentru sirenă și extensor de magistrală integrat. Potrivită pentru centrale care necesită alimentare stabilă pe bus și autonomie la cădere de curent.

Ieșirea auxiliară de 3A (partajată cu magistrala) acoperă senzori și accesorii, iar ieșirea dedicată sirenei (3A) funcționează independent. Curentul total disponibil pe AUX/Bus + Sirenă este de 4A, cu protecție prin eFuse resetabilă pe fiecare canal. Extensorul de magistrală integrat mărește raza de comunicație fără modul extern.

Compatibilitate: sisteme de alarmă Hikvision pe magistrală Half-Duplex RS-485; cablare cu cablu de alarmă cu 4 fire (minim 2×0,5 mm² + 2×0,22 mm²).

Bine de știut: bateria de backup (12V, până la 7Ah) se achiziționează separat; autonomia declarată este de până la 12 ore, iar reîncărcarea la 80% durează 24 de ore. Tensiunea de decuplare la 11,0V protejează bateria împotriva descărcării complete.

• Tensiune ieșire: 10,7-15V CC (nominal 14,5V CC), modulație până la 120 mV (VPP)
• Curent ieșire total: 4A (AUX/Bus + Sirenă)
• Capacitate sursă internă: 15V CC, 5A (0,5A dedicat încărcării bateriei)
• Ieșire auxiliară (AUX, partajată cu magistrala): 1, protecție eFuse 3A resetabilă
• Ieșire sirenă: 1, protecție eFuse 3A resetabilă
• Protecție ieșire generală: eFuse 4A resetabilă
• Alimentare principală: 100-240V, 50/60Hz (1,4A typ. la 115VAC / 0,85A typ. la 230VAC)
• Consum în standby (pe baterie, fără sarcină): 75mA la 15V CC
• Baterie backup: 1 acumulator plumb-acid reîncărcabil, 12V CC, până la 7Ah (max. 5600mAh), achiziționat separat
• Tensiune constantă baterie: 13,8V CC
• Tensiune minimă baterie: 11,60 ±0,5V (restaurare peste 11,74 ±0,5V)
• Tensiune de decuplare: 11,0V CC
• Autonomie backup: până la 12 ore
• Timp reîncărcare: 24 ore până la 80% (5600mAh)
• Extensor magistrală: integrat
• Tehnologie magistrală: Half-Duplex RS-485
• Cablare magistrală: cablu de alarmă 4 fire (minim 2×0,5 mm² + 2×0,22 mm²)
• Sloturi de expansiune: disponibile
• Mod instalare: perete
• Temperatură de operare: -10°C la +50°C
• Dimensiuni (L×A×H): 360×260×96,3 mm
• Greutate: 1500 g
